RAKENNA KATOS TERASSILLE

Katos terassilla tai patiolla suojaa auringonvalolta ja sateelta sekä pidentää terassin käyttöaikaa. Se myös muuttaa koko terassin tunnelman ja luo ikään kuin uuden huoneen kodillesi. On tärkeää rakentaa katoksen katolle oikea kaltevuus ja kantokyky. Tässä oppaassa annamme ohjeet yksinkertaisen katosmallin rakentamiseen. Voit muokata niitä tarkoituksiisi ja tehdä juuri omia tarpeitasi vastaavan katoksen.

Ennen aloittamista

Terassi ja sen laudoitus tehdään yleensä painekyllästetystä puutavarasta, jotta se kestää mm. vettä ja kosteutta. Suomessa käytetään usein Pohjoismaista NTR-merkintää kertomaan kyllästetyn puun ominaisuuksista.

Tarvitsetko rakennusluvan?

Katokseen ei yleensä tarvita rakennuslupaa, kunhan sen pinta-ala on 30 m2 tai vähemmän. Tarkista kuitenkin paikkakuntasi rakennusvalvonnalta oman kuntasi vaatimukset ennen rakentamista.

Vaatimukset katolle

Vaikka et tarvitsisikaan rakennuslupaa, kannattaa kiinnittää erityistä huomiota katon rakenteisiin. Suunnittele kattosi rakennusmääräysten mukaiselle lumikuormalle ja käytä niiden vaatimaa varmuuskerrointa. Vaatimukset vaihtelevat Suomessa alueittain, koska mm. lumen määrä ja laatu ovat erilaisia esim. Pohjois- ja Etelä-Suomessa. Tietoa oman paikkakuntasi rakentamismääräyksistä saat rakennusvalvonnalta. Suomen rakentamismääräyskokoelmasta löydät vaatimukset katon kantavuudelle eri puolilla Suomea.

Sopiva kaltevuus katoksen katolle on 10 astetta, joka tarkoittaa 17 cm:n korkeuseroa metrin matkalla.

Ajattele kestävästi

Katto kerää suuria määriä sadevesiä. Kiinnitä erityistä huomiota siihen mihin johdat nämä vedet niin että ne eivät vahingoita terassia tai lähistöllä olevia rakennuksia.

Suunnittele myös tulevaisuutta ja harkitse, kannattaisiko sinun heti alkuun panostaa korkealuokkaisempaan materiaaliin esimerkiksi kattosi valinnassa. Tänä kesänä haluat ehkä vain katoksen, mutta kenties jo ensi kesänä haluat lasittaa sen. Ota tämän kaltaiset seikat huomioon kaikessa rakentamisessasi, jotta vältyt ympäristöä ja lompakkoasi kuormittavalta toiminnalta.

Huolto

Puhdista rännit liasta ja lehdistä kerran kesässä ja öljyä säälle alttiina olevat puuosat myös kerran vuodessa.

Rakenna terassin katos | ByggmaxRakenna terassin katos | Byggmax

VINKKI

Rakenna mieluiten kahdestaan, sillä projektin aikana tulee vastaan monia tilanteita, joissa lisäkäsipari on suureksi avuksi.

MUISTA

Älä leikkaa rännejä, syöksytorvia tai esim. peltikaton osia kulmahiomakoneella, sillä se saattaa pilata materiaalin ruostesuojauksen. Käytä sen sijaan rautasahaa, nakertajatyökalua tai peltisaksia, jotka eivät tuota suurta lämpöä työstettävään metalliin.

Älä ruuvaa liian lähelle puun päätyä ilman esiporaamista. Näin vältyt puun halkeilemiselta.

Materiaali

Ostoslistasi projektin loppuun saattamiseen
Kulmarauta
Kulmarauta
120x90x40x3,0mm
Ei varastossa
1 59 /kpl
Yleistulppa, Fischer, UX
Ei varastossa
6 09 /kpl
48x48 mitallistettu
Ei varastossa
1 39 /m
Sokkelikaista
Sokkelikaista
Kerabit 0,20 x 10m
Ei varastossa
13 95 /kpl
Syöksytorvi
Syöksytorvi
2,5m, 100mm, valkoinen
Ei varastossa
29 95 /kpl
VALOKATERUUVI 4,8X35
VALOKATERUUVI 4,8X35
Valkoinen, siivillä, 15kpl
Ei varastossa
5 09 /kpl
TERASSIRUUVI C4 4,2X55
TERASSIRUUVI C4 4,2X55
TFT, ulkokäyttöön, 250kpl
Ei varastossa
10 25 /kpl
KATERUUVI 4,8X35
KATERUUVI 4,8X35
Valkoinen, 25kpl
Ei varastossa
5 89 /kpl
48X148 KESTOPUU
48X148 KESTOPUU
NTR/A, höylätty
Ei varastossa
4 39 /m
Suorakulma - Max
Ei varastossa
2 95 /kpl
Vesivaaka
Vesivaaka
Hultafors, 180cm
Ei varastossa
49 95 /kpl
Kärkisarja
Kärkisarja
31-osainen
Ei varastossa
9 99 /kpl
Katkaisu/jiirisaha, Dewalt DW773
Ei varastossa
295   /kpl
Hiiliharjaton akkuporakone ja laukku 18V BL
Hiiliharjaton akkuporakone ja laukku 18V BL
18 V, 2 kpl 1,5 Ah:n Li-ion-akkuja ja laukku
Ei varastossa
149   /kpl
Poranteräsarja Puu
Poranteräsarja Puu
3-10 mm,, 8 osaa
Ei varastossa
7 95 /kpl
Kokonaissumma sis. ALV
Alkaen

Vaihe vaiheelta

Tässä vaihe vaiheelta -ohjeet, joita noudattamalla onnistut rakennusprojektissasi.

Vaihe 1

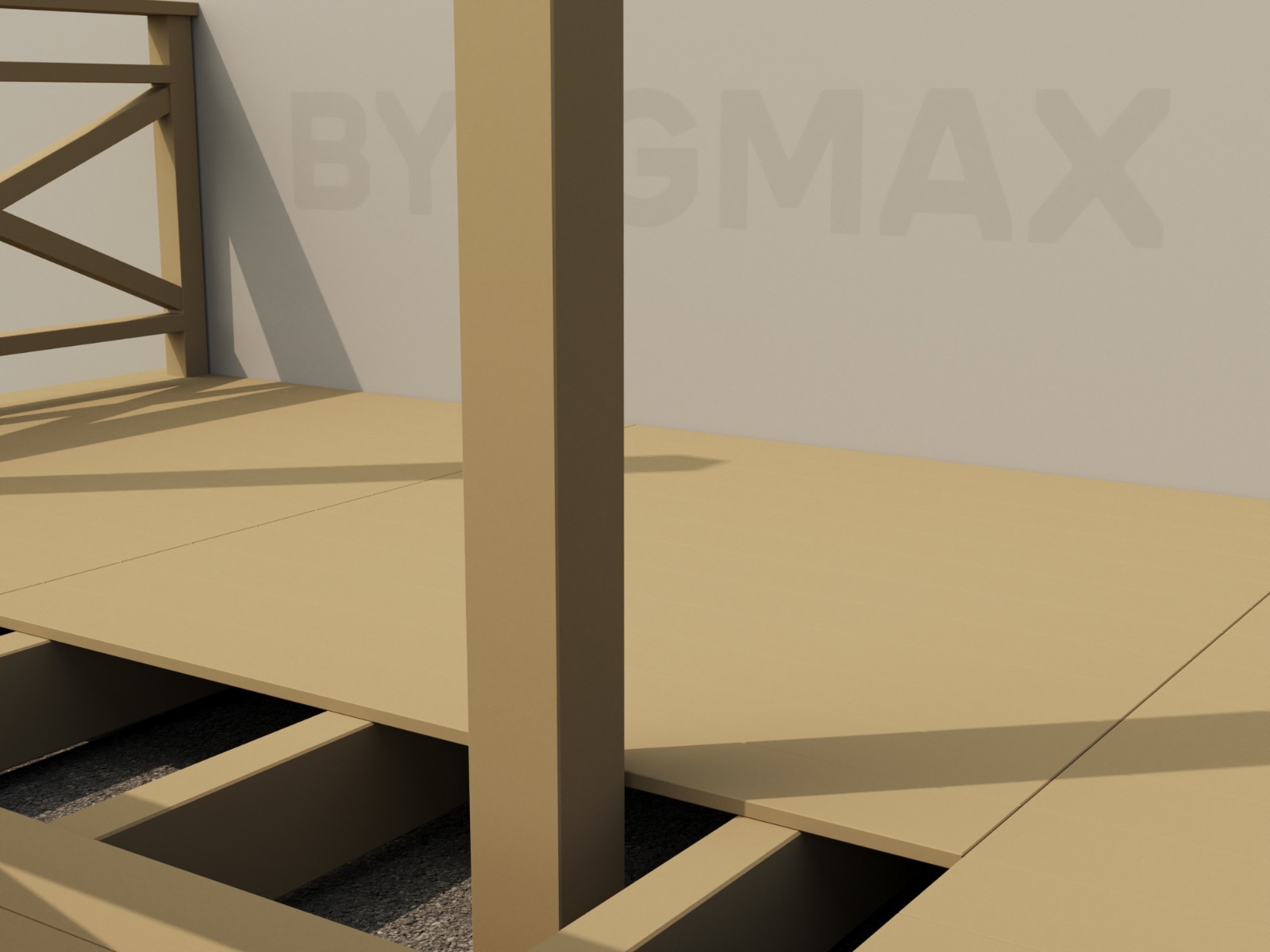

Irrota tarvittavat terassilaudat, jotta pääset kiinnittämään 95 x 95 mm:n tolpat terassin runkorakenteisiin.

Vaihe 2

Sahaa tolpat jättäen niihin hieman ylimääräistä mittaa työvaraksi. Liika osa sahataan myöhemmin pois kattotuolien korkeudelta. Kiinnitä kukin tolppa terassin runkoon kahdella lukkopultilla ja aluslevyillä ja muttereilla. Käytä vatupassia saadaksesi tolpat suoraan. Säädä tolppien välit katoksen rakenteesta riippuen sopiviksi. Noin kaksi metriä on yleensä vakioetäisyys tolppien välillä.

Vaihe 3

Mittaa tolppien väli niiden ulkoreunoista ja lisää mittaan 96 mm, jos käytät kattotuoleihin 48 mm:n vahvuista puutavaraa. Sahaa tämän mittainen tukipuu, joka tulee kantamaan kattotuoleja niiden etureunasta.

Vaihe 4

Merkitse talon seinään vesivaa’alla tai laserilla pystysuora viiva vastaamaan kiinnittämäsi tukitolpan linjaa. Tee samanlainen viiva vastaamaan katoksen toisen reunan paikkaa. Mittaa viivojen välinen etäisyys ja lisää siihen 96 mm, jos käytät 48 mm:n vahvuista puutavaraa kattotuoleihin. Sahaa tämän mittainen tukipuu, joka kiinnitetään myöhemmin talon seinään kantamaan kattotuolien yläpäitä. Uloimmat kattotuolit kiinnitetään myöhemmin tolppien ulkoreunoihin ja sahaamasi tukipuun päälle sen päihin.

Vaihe 5

Mittaa haluamasi etäisyys talon alaräystäästä ja merkitse mille korkeudelle katon tukipuu asennetaan seinään. Huomioi, että tähän vaikuttaa kattotuolimateriaalisi vahvuus (sen korkeusmitta). Varmista, että tukipuu kiinnitetään sellaiselle korkeudelle, jossa talon räystään ja katoksen katon väliin jää etäisyyttä ja että myös katoksesi etuosaan jää silti kunnollinen seisomakorkeus.

Vaihe 6

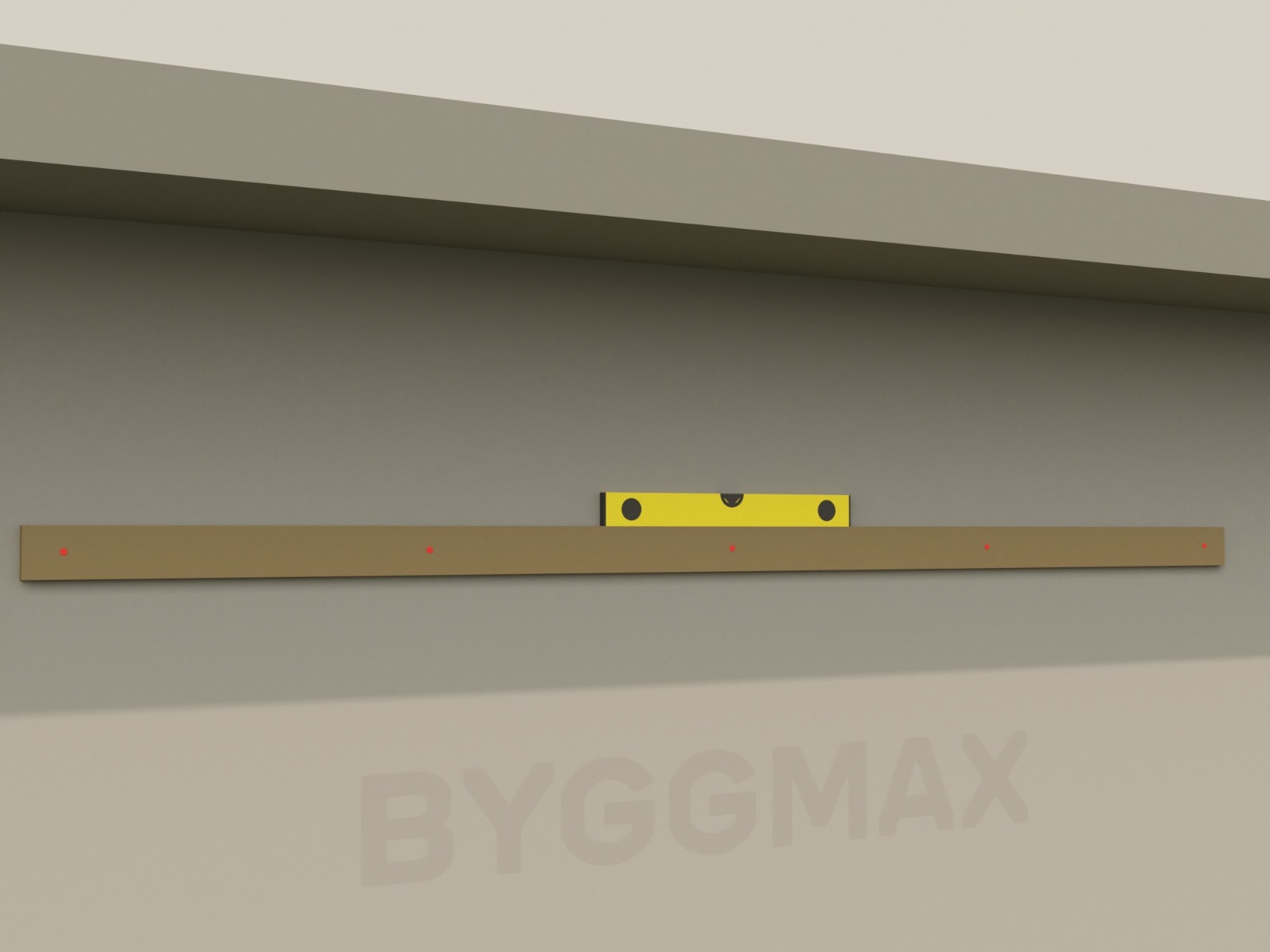

Asenna nyt tukipuu merkitsemääsi paikkaan talon seinään kansiruuveilla. Käytä myös aluslevyjä. Huomioi talon seinän rakenne ja paksuus valitessasi ruuvin mittaa. Yleensä 10 x 120 mm:n kansiruuvit sopivat tähän tarkoitukseen. Käytä vatupassia tukipuun suoraan asentamiseksi.
Jos seinä on betonia tai esim. tiiltä, käytä poravasaraa tai iskuporakonetta reikien tekemiseen. Poraa tukipuun läpi, jotta reiät osuvat oikeisiin paikkoihinsa. Tulppaa reiät ja asenna tukipuun ja seinän väliin sokkelikaista ja ruuvaa tukipuu paikoilleen.

Vaihe 7

Kiinnitä nyt saman mittainen etutuki, kuin seinään kiinnittämäsi, asentamiisi katoksen etupylväisiin kahdella 10 x 120 mm:n kansiruuvilla/tolppa. Muista tarkistaa, että etutuki ylittää tolppien ulkoreunat 48 mm/puoli. Kymmenen asteen kaltevuus katossa tarkoittaa 17 cm:n nousua metrin matkalla. Jos siis kattosi on kolme metriä pitkä, täytyy eturäystään olla 51 cm alempana kuin katon lappeen yläpää.

Vaihe 8

Asenna kulmaraudat reunimmaisten kattotuolien kiinnitykseen siten, että niiden kiinnitys tapahtuu katoksen sisäpuolelta. Väliin jääviä kattotuoleja varten asenna kulmaraudat siten, että ne muodostavat U-muodon (kts. kuva). Vaadittu kattotuolien välien keskietäisyys vaihtelee alueittain Suomessa (kts. kohta ”Vaatimukset katolle”)

Vaihe 9

Sahaa kattotuolien yläpäät siten, että ne istuvat hyvin talon seinää vasten ja ylittävät etutolpat 40 cm:llä. Käytä ensimmäistä tekemääsi kattotuolia mallina ja sahaa tarvittava määrä identtisiä kattotuoleja. Kiinnitä ne kulmaraudoilla ja 4,8 x 40 mm:n ankkuriruuveilla tukipuihin ja 5,0 x 100 mm:n ruuveilla pystytolppiin (paikoissa, joissa kattotuoli ja tolppa kohtaavat).

Vaihe 10

Sahaa tolppien ylimääräinen työvara pois kattotuolin yläreunan kanssa samaan tasoon.

Vaihe 11

Jatka kattotuolien asennusta. Tarkista, että eturäystään mitta pysyy samana (40 cm) jokaista kattotuolia asentaessasi.

Vaihe 12

Esiporaa ja ruuvaa kattotuolien yläpäät vinosti kiinni talon seinään 4,8 x 75 mm:n ruuvilla.

Vaihe 13

Kiinnitä ensimmäinen ruodelauta kattotuoleihin 4,2 x 55 mm:n ruuveilla. Tee ruodelaudoista 40 cm pidempiä kuin mitä on uloimpien kattotuolien välinen etäisyys, jolloin saat 20 cm leveän sivuräystään kummallekin puolelle katostasi. Leikkaa 26,4 cm pitkä pala esim. laudasta ja käytä sitä rakotulkkina ruodelautojen välillä. Näin saat 30 cm:n keskietäisyyden niiden välille. Jatka ruodelautojen asennusta, kunnes saavutat talon seinän.

Vaihe 14

Asenna 48 x 48 mm:n rima (2”/2”) ruodelautojen alle sivuräystäille. Tasaa sen pituus ensimmäisen ruodepuun etureunan kohdalta.

Vaihe 15

Piirrä vatupassilla vaakasuora linja etummaisen tukipuun yläreunasta kattotuolin päähän alaräystäällä. Sahaa pistosahalla merkitsemäsi pala pois kattotuolista.

Vaihe 16

Sahaa mittaansa ja asenna alaräystäslauta (sama pituus kuin ruodelaudoissa). Kiinnitä se kattotuolien päihin.

Vaihe 17

Aloita valokatteen asennus käyttäen kateruuveja tai valokateruuveja ja niihin kuuluvia kumiprikkoja. Limitä saumakohdissa katelevyt päällekkäin 2–3:n kohouman matkalta. Leikkaa valokate sellaiseen pituuteen, että se ulottuu noin puoleen väliin myöhemmin asennettavaa ränniä.

Vaihe 18

Sahaa otsalautojen toinen pää vinoksi, kuten teit kattotuoleille, niin että lautojen pidemmät sivut muodostuvat yhtä pitkiksi kuin kiinnittämäsi kattolevyt. Asenna otsalaudat samoin kuin asensit alaräystäslaudan, mutta siten, että niiden yläreunat ovat samalla korkeudella kuin katon yläosa.

Vaihe 19

Asenna sivuräystäspellit nyt kateruuveilla siten että räystäspelti ylittää otsalaudan n. 1 cm:n alaräystäällä.

Vaihe 20

Asenna seuraavaksi räystäskourun tuet ja kouru. Kourun laskun tulisi olla 3–5 mm/m. Mittaa räystäslaudan pituus laskeaksesi paljonko laskua tarvitaan sen matkalla. Voit myös käyttää linjalankaa apuna asennuksessa.

Vaihe 21

Asenna viimeiseksi syöksytorvi ohjaamaan katolta tulevat vedet sopivaan paikkaan.
